 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 12 Okt, 2018 21:23
Eemal
Liige
Kasutaja avatar

Liitunud: 13 Jaan, 2010 19:32
Postitusi: 3629
Asukoht: Põllul
Taas olen volitatud teatama, et AKFTP Fucs palub (kuna tal enesel ei leidu piisavalt ressursse jne) tuvastada järgmise eseme:


Manus:
43610013_1827065917391067_3871071014775422976_n.jpg [ 109.8 KB | Vaadatud 3583 korda ]



Manus:
43666858_463837037357849_3394959510463315968_n.jpg [ 141.92 KB | Vaadatud 3583 korda ]



Manus:
43636874_538443319910633_3069319638450962432_n.jpg [ 110.61 KB | Vaadatud 3583 korda ]




P.S.
Osram pirn aastast 1922 24 voldiline ja terve!
(viimast asjaolu palus Fucs veel eriti teravalt allatoonitada!)

_________________
"Vaated ja veendumused pärinevad tunnetemaailma sügavikest ja loogika on enamasti vaid kuuleka intellekti abivalmis instrument põhjendamiseks ja õigustamiseks"
"Maul halten und warten diner!" (lõuad pidada ja lõunat oodata!)


Viimati muutis Svejk, 12 Okt, 2018 21:30, muudetud 1 kord kokku.

Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 12 Okt, 2018 21:25
Eemal
Moderaator
Kasutaja avatar

Liitunud: 10 Aug, 2010 19:55
Postitusi: 20712
Asukoht: Viljandimaa
Ma arvan, et see on lamp.

_________________
Miks Venemaa Ukrainas sõdib?
Kas Ukraina kaotab?
2015 jaanuari pealetung
Karmi käega valitsus Ukrainale?
Islamiterroristide hord tuleb?
Moskva jaoks ei võimutse separatistid mitte Donetskis ega Luganskis, vaid Kiievis.


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 12 Okt, 2018 23:32
Eemal
Liige

Liitunud: 02 Mär, 2006 22:40
Postitusi: 598
Kriku kirjutas:
Ma arvan, et see on lamp.

Esialgu kahtlesin, aga nüüd pikemat aega järgi mõelnuna kaldun sama arvama.


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 13 Okt, 2018 1:34
Eemal
Liige
Kasutaja avatar

Liitunud: 03 Nov, 2005 22:30
Postitusi: 1763
Asukoht: Harju
Konks reedab kavenduslampi.

_________________
Huvitun maisest rasketehnikast.


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 13 Okt, 2018 7:23
Eemal
Liige
Kasutaja avatar

Liitunud: 13 Jaan, 2010 19:32
Postitusi: 3629
Asukoht: Põllul
Taas olen volitatud teatama, et minuni jõudnud andmed kinnitavad, et nimetatud lamp vilkus (plinkis)

Lambi omanik akftp Fucs palub tungivalt teavitada, et:
Tsiteeri:
...seal on pikk klemmisiin ja paus ja siis on lühike klemmisiin ja jälle paus!


Ja teeb sellest kokkuvõtva järelduse:
Tsiteeri:
Ehk et siis see lamp vilkus - lühike - pikk - lühike - jne. See on lihtne!



P.S.
Võib vaid ette kujutada milline 24 voldine "tankiaku" sinna alla keerati.

_________________
"Vaated ja veendumused pärinevad tunnetemaailma sügavikest ja loogika on enamasti vaid kuuleka intellekti abivalmis instrument põhjendamiseks ja õigustamiseks"
"Maul halten und warten diner!" (lõuad pidada ja lõunat oodata!)


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 13 Okt, 2018 9:43
Eemal
Liige

Liitunud: 27 Okt, 2012 23:11
Postitusi: 2036
Asukoht: Reval
Laevandus? seal on harilikult imelikud toitepinged. Mis materjalist on korpus - ega mitte pronks või messing?

_________________
Elu on liiga lühike et raisata seda lollide peale tõestamaks et nad on lollid /道德经 (Dàodéjīng)/


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 13 Okt, 2018 9:49
Eemal
Liige

Liitunud: 12 Jaan, 2006 16:57
Postitusi: 4694
Asukoht: Tallinn
Kas need klemmisiinid pöörlesid mingite harjade või kontaktide suhtes, et vilkumist väidetakse? Lambi sees küll midagi ei paista, mis selle vilkuma paneks.
Kaevanduse poolt räägib lambi tugev ehitus. Samas peaks kaevanduslamp olema tolmukindel ja näiteks söekaevandustes ka gaasikindel.
Akult seda vaevalt toideti, pigem ikka läbi trafo kui see lamp just mingi mootorsõiduki külge ei käinud ja generaatorilt toidet ei saanud. Seda varianti küll hästi ei usu. Laevanduses kinnitatakse lambid ka reeglina kohtkindlalt, mitte ei riputata kuhugi kõlkuma..


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 13 Okt, 2018 13:36
Eemal
Liige

Liitunud: 28 Jaan, 2007 21:14
Postitusi: 587
Lisan oma pildid ka siia. Kas see vigur mingi side masina või lennuki küljest?
Pilt
Pilt
Pilt


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 13 Okt, 2018 14:38
Eemal
Liige

Liitunud: 12 Jaan, 2006 16:57
Postitusi: 4694
Asukoht: Tallinn
Antenni alumine osa koos feederkaabliga. Silindrilise osa ümber käis kinnitusklamber.


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 14 Okt, 2018 12:53
Eemal
Liige

Liitunud: 30 Juul, 2017 17:32
Postitusi: 35
Kas mitte sakslaste panzer handlampe.googeldades sarnased pildid üleval.


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 14 Okt, 2018 22:24
Eemal
Liige
Kasutaja avatar

Liitunud: 03 Nov, 2005 22:30
Postitusi: 1763
Asukoht: Harju
Sakslastel olid sarnased ka lennuraja lambid, kuid nendel puudusid konksud.

_________________
Huvitun maisest rasketehnikast.


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 14 Okt, 2018 22:49
Eemal
Liige

Liitunud: 12 Jaan, 2006 16:57
Postitusi: 4694
Asukoht: Tallinn
Mis tüüpi vooluallikas sellistel lampidel oli? Küllaltki suure mahutavusega. Leelisaku? Aku sildil kirjas, et väävelhapet ei sisalda.


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 15 Okt, 2018 12:24
Eemal
Liige
Kasutaja avatar

Liitunud: 12 Dets, 2006 22:43
Postitusi: 10466
Asukoht: Metsas / Ämbris
Nii.

:D

Herr Svejk ajab siin meie asja nagu näha.
Ma mõtlesin alguses, et tegemist on merenduses kasutuses olnud julkaraga (mingi poi või paadi/laeva lamp) ja seepärast küsisin herr merendusspetsialistilt alguses, et äkki tema teab, millega on tegemist.

Miks ma arvan ( nüüd juba ARVASIN :oops: ), et see lamp vilkus?

1. Pirni pesa "null" ehk - on korpuses, aga "faas" ehk + on ühendatud nende "siinidega" või "klemmidega" mis on lambi pirni kinnituse alumises osas (0 vs + võivad muidugi olla ka vastupidi)
2. Need klemmid on ringikujuliselt, neid on kaks tükki (pikem ja lühem), ning nende vahel on kaks ühepikkust katkestust.
3. Minu algelise "insenertehnilse" mõtte/järelduse kohaselt on nad täpselt sellised ja sellises kohas, et ainus mõistlik seletus nende asukohale ja kujule oleks just see, et seal all pidi midagi justkui keerlema "lehtvedruklemmiga", mis oli vastu seda ringikujulist alusplaati...

Manus:
Panzerlampe1.png [ 1.27 MB | Vaadatud 5755 korda ]


4. see pirnipesaga junn kinnitub korpuse külge koos klaasiga n.ö. fikseeritult (korpuses on "hammas" ja pirnipesa junni küljes on "kõrv" mis läheb sellesse "hambasse"), mis peaks justkui vältima seda, et ülemine osa püsiks kindlalt paigal kui all midagi keerleb... :scratch: .. sellel kindlal fiksaatoril võib olla ka muu otstarve muidugi..
5. korpuse ülemise osa küljes on mingi "lüliti" või "hoovastik" mille toimimispõhimõtet ei saa hetkel proovida kuna see on kinni roostetanud... aga see võib teoreetiliselt keerates kas aeglustada või peatada all pöörlevat klemmiplaati... :dont_know: ... selline mõte lihtsalt

..ja nagu ma nüüd natuke otsinud olen sarnaseid asju, siis tundub, et neid on ka erinevat tüüpi ja ehitusega.
Siin (liiga suur pilt otse panemiseks)
https://image.jimcdn.com/app/cms/image/ ... /image.jpg

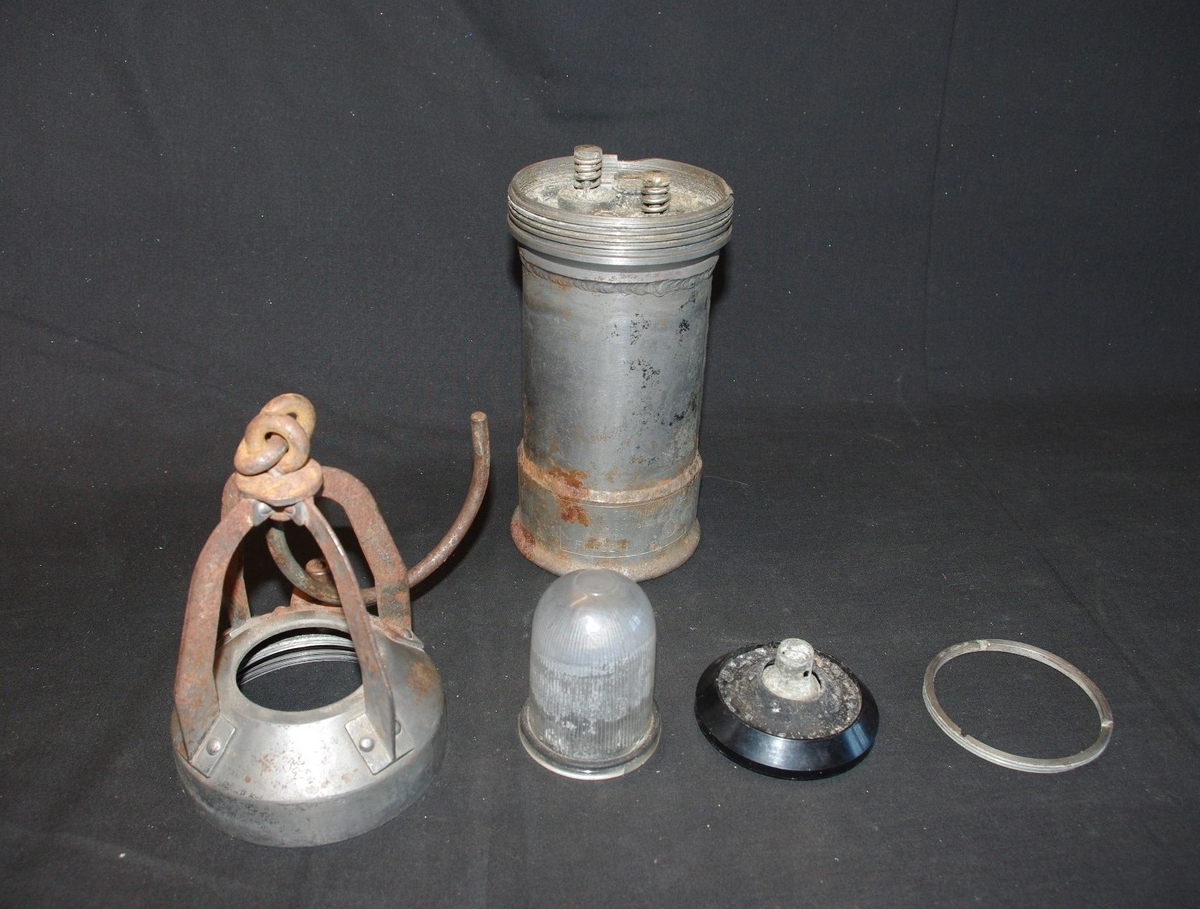

on analoogse lambi hoopis teistsugune pirnipesa komponendi alumine külg, kus ei ole sellist katkestustega klemmi ja tundub, et ei ole ka sellist "lülitit" üleval korpuse küljes :roll:
rohkem pilte siin https://www.militarior.com/232-lampe-pa ... handlampe/

Siin on see "lüliti" jälle ilusasti olemas ja näha
https://www.picclickimg.com/00/s/MTYwMF ... fe-_57.jpg
http://www.warrelics.eu/forum/attachmen ... img_31.jpg

kaks pilti siis ka siiani tervest OSRAM pirnist :D

Manus:
Osram1.png [ 6.72 MB | Vaadatud 5755 korda ]


Manus:
Osram2.png [ 7.18 MB | Vaadatud 5755 korda ]




Edit:
Leidsin ka selle alumisest osast paremad pildid... ei tea kas on täpselt samasugune, aga seal ei tundu küll midagi keerlevat :mrgreen:

Pilt

Pilt


... siin on jällegi see alumine osa kolme katkestusega hoopis
Pilt

Siin on see "lüliti" lahti võetud:
Pilt
siin on alumise osa läbilõige
Pilt
Pilt


:shock: :shock:


Pilt
Pilt



JA p33trus ! TÄNUD õigele teele juhtimise eest !

_________________
Kohustuslik riigikaitseõpetus väldib hilisemaid ERROR-eid riigikaitses !


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 15 Okt, 2018 14:34
Eemal
Liige

Liitunud: 12 Jaan, 2006 16:57
Postitusi: 4694
Asukoht: Tallinn
Et siis leelisakuga lamp. Kaks korki klemmide vahel on leelisega täitmiseks ja gaaside väljalaskmiseks.
Kuna leelisaku purk annab tavaliselt 1,2V, siis 24V lambi toiteks peab järjestikku olema 20 purki või mitmepurgilist gruppi.
Lüliti ühendab aku ühe pooluse korpusega. Kas lüliti on bajonett-tüüpi või keermega, sellest pildilt aru ei saa.
Tugev korpus on vast selleks, et kui maanduv või startiv lennuk lampi tabab, siis see ei puruneks ja lühisest ei süttiks.

Kui nüüd veel pilte leiaks, kuidas need lambid lennuväljal üles riputatud olid. Või olid konksud vaid kandmiseks? :roll:


Üles
 Profiil Saada privaatsõnum

 Teema pealkiri: Re: tuvastada
PostitusPostitatud: 15 Okt, 2018 17:36
Eemal
Liige
Kasutaja avatar

Liitunud: 12 Dets, 2006 22:43
Postitusi: 10466
Asukoht: Metsas / Ämbris
Jah.
See on nagu nõela otsimine heinakuhjast :D
Isegi lihtsalt pilte või dokuvideosid ei leia Luftwaffe lennuväljadest pimedas või hämaras.... kus võik mingeid lampe ka näha ja tuvastada...

Muidu kui ma enne kammisin netti, et endale selgeks teha, mis asi see täpsemalt on, siis kuskilt sai lugeda, et neid lampe kasutati ka punkrivalgustite ja remondivalgustitena (pimedas erineva, ka mittelendava tehnika remondil).

Pilt

Erinevat tüüpi lampide korpustelt sai lugeda kas
Panzerlampe
Einheitpanzerlampe
või Panzerhandlampe

neid (nagu minu ülemine junn on) on vähemalt kahte erimõõtu (pikkus)

ja

Leistung 25Ah bei 20 Volt (0 on tõenäoliselt hoopis kulunud 6)
Leistung 25Ah bei 26V (koma võib olla vahelt kulunud/mittenähtav enam)
Leistung 25Ah bei 2,6V (see on kindel ja seda kinnitab ka allpool toodud toonaste tootjate kohta pädevat infot jagav veebileht)

Ladestrom 4,8Amp (see märge pole mitte kõikidel olemas)

Seega minu OSRAM pirn on ilmselt siis mitte 24V vaid 2,4V :!:

Leidsin ka tollaste tootjate (CEAG, DOMINIT jms aga EZY lampe, kes neid tundub just sõjaväele vorpis, seal ei ole) kohta kodulehe, kus nende lampide ajalugu ja ehitus pildis ja kirjas olemas.
NB - see on päris huvitav leht!
Seal on pilte, kus neid lampe kasutati ka nt. kaevandustes jms
Klikkiides piltidel avanevad pädevad leheküljed.
http://heupel.hostingkunde.de/dokuwiki/ ... -handlampe

Kõige sarnasem minu junniga on seal CEAG KG4... kuigi minu omal neid kirju peal ei ole.


*

P.S.
Leidsin veel ühe huvitava riistapuu
DEAG/DEAC (Deutsche Edison Akkumulatoren Gesellschaft/Company GMBH) handlampe TYPE HO127
http://www.la6nca.net/tysk2/lampe/index.htm
