"Sumiseja" UVB-76 - saladuslik saatejaam Eesti piiri lähedal

[Fucs]

Minu arust on ka АЖОР aga kas 58 või 68 ei saa aru.
Kord nagu oleks 68 ja siis jälle nagu 58.
Proovisin helirida töödelda (kiiremaks-aeglasemaks ja erinevaid sagedusi tõsta-vähendada)
Rohkem vist ikka nagu 68 on tundub nüüd? Algul tundus mulle ka, et pigem 58

[diesel]

panen oma kopika 68 peale.
eelnevat sõna arvata ei mõista.

[Kapten Trumm]

Kas selle "sumiseja" idee pole mitte venelaste kasutatav stealth-lennukite avastamise võime?
Nende avastamiseks kasutatakse passiivseid radareid, mis otsivad elektromagnetilisi anomaaliaid, mida tekitab atmosfääris igas suunas kiirgust laiali pritsiv lennuk.
Sul on vaja saata eetrisse mingil teadaoleval sagedusel signaale (kas see on jutt, muusika või müra pole oluline) ja mitmes kohas asuvaid passiivseid radareid, millelt saadavat infot sünkroniseerides pannaksegi pilt detailidest kokku.
Ehk siis see on osa venelaste õhukaitsesüsteemist, mille eesmärk on avastada nt lähenevaid B-2 pommitajaid?

Need "koodsõnad" jne on niisama - supiaur, mõeldud vastase raadioluurele tegevuse andmiseks ja antud jaama operaatorite lõbustamiseks.

[Kulibin]

See variant eeldaks paljude selliste jaamade olemasolu. Ja arvestades idanaabri võimekusega sellist arvutusvõimsust ja algoritme vajavas valdkonnas, ütleks, et ilmne liialdus. Olen siia kusagile postitanud väikse nupu mobiilside najal aretatavast süsteemist, mis annab radarile lähedase pildi. Paraku on asi alles lapsekingades ja eeldab tugijaamade riist ja tarkvara olulist moderniseerimist. Tegemist siis väga keerulise asjaga ja eluilmas ei usu, et vatid selleks võimelised on. Elbrus my ass.

[Fucs]

Muidu jutt on käinud n.ö. "dubleerivast" süsteemist (kõik muud otstarbed võivad sellega kaasas käia, või vastupidi), mis peaks tagama käskude ja sõnumite edastuse VF üksustele juhul, kui millegipärast muud raadiosidevõrgud (väiksema tegevusraadiusega) on kokku jooksnud.

8C1Щ (Doni äärne Rostov) edastab näiteks sellistes formaatides teateid:

42БВ 81БР М7КС ПМВ5 ЛЬГЙ КЗИЬ ТЩЩС ВКЫ1 ХЦЛФ 61ХЖ (ilma saatja ja adressaadita, ainult sõnum)
või
Saatja / Adressaat / sõnum
8С1Щ / 79 897 / ДРОССЕЛЬ 29 88 78 30

Viimane on tuttav meile ka VF Lääne SVR saatja ЖУОЗ (endine УВБ-76 ; МДЖБ) puhul, kusjuures ЖУОЗ (ega ka valdav enamus neid teisi "ERI"saatjaid) pole kunagi edastanud sõnumit sellises formaadis, nagu 8C1Щ esimeses näites (see esimene 8C1Щ näide on üldse n.ö. klassikaline VF armees kasutatava neljatäheliste gruppidena saadetavate koodsõnumite näide, välja arvatud seik, et sõnumist puuduvad saatja, adressat, ja ametlik sideseansi lõpetamine "Прием", elik tegelikult VF-s kehtestatud sideedastuse nõuetele ja standarditele mitte vastav formaat, kuid standarditele vastav sõnumi osa). Sellises "tavaformaadis" nelja tähemärgiliste gruppidega sõnumid edastatakse VF armees tavaliselt tavaliste lühi- ja kekskmaa sideseanssidena üksuste vahel.

Teine Doni äärses Rostovis asuv saatejaam Альфа-45 edastab oma sõnumeid nii:
(Plovets41 / Alfa45 - 72th communication hub, 4th Air defence and air force army network)

Saatja / Adressaat või sõnum
Альфа 45 / Для Рубин 94 Ружье 73 Слива 94 Япка 94 Ружье 23 Ковбой 39 Как слышно? Как слышно? Приём!
või ilma saatjata
Adressaat või sõnum
Для Синева 94 Свинюшка 26 Секрет 76 Стажёр 29 Как слышно? Как слышно? Приём
või ka juba tuntud formaadis (on nii saatja, adressaat, sõnum, kui sideseansi lõpetamine)
Альфа 45 78 378 МАДРИГАЛ 20 82 93 13 Приём!

aga esineb ka (eriti viimasel ajal) sellist formaati ilma saatja ja adressaadita (siin on kaks varianti, kas edastatud asi on sõnum/käsk vms, või on loetletud hoopis adressaadid ehk üksused)

БИЗОН-64 ПЕСОЧНЫЙ-21 ЛАНДЫШ-74 ДУБЛЕР-68 ПЕНЗА-07 КУРГАН-40 РЕЗИНА-38 КОВБОЙ-39 СТУПА-32 КАРТА-11 ФОНТАН-34 РУЖЬЕ-26 СЛИВА-94 ОТПОР-89 ШУЛЕР-60 СТАЖЕР-29 ЗАСЛОНКА-27 СТОРОЖ-62

see on muideks kõik üks sõnum ilma saatja ära märkimiseta alguses ja sideseansi lõputa pärast teadet.
Lihtsalt hunnik sõnu (adressaate?) koos numbritega.


Mõnel juhul on selline lugu, et nt saatja nimi langeb kokku mõne teise sõnumi adressaadi või siis sõnumis oleva kirjega. Näiteks ütleme, et ühe teate sõnumis on mainitud РУЖЬЕ-26 (nagu ülal viimases näites), aga teine sõnum algab РУЖЬЕ-26 või я РУЖЬЕ-26 ja edasi tuleb adressaat ja sõnum. Näiteks:

РУЖЬЕ-26, РУЖЬЕ-26, 00 281 АКТОНЕГР 35 46 14 21 Приём

See viib mõttele, et sellisel kujul kirjed nagu БИЗОН-64 või РУЖЬЕ-26 tähistavad konkreetseid armee üksuseid, kellele on antud nimi ja kood. Ja need ilmselt vahetuvad teatud aja tagant.

Seda kinnitaks justkui ka sõnumiformaat, mida samuti Альфа 45 edastab ja näeb välja järgmine:

Для Рота-64 Подпор-89 Секрет-76 Алиут-09

Siin pole ei saatjat ega sõnumi lõpetust. Keskmine osa võib olla nii sõnum kui adressaat. Sõna "Для" ehk "Kellele" (kelle jaoks) viitab, et järgnev on pigem adressaat.

Veel üks armee "pikamaa" saatja Leningradi oblastis, mille kutsung on Фазан-37 edastab aga ka selliseid sõnumeid, kus saatja nimi pidevalt pendeldab erinevate saatjate/kutsungite vahel. Näiteks:

Saatja / adressaat / sõnum
ТРЕЛЬ-31 ВИЗИР-21 / 26 649 / ОКРУЖНОЙ 12 85 64 79
БОЕЦ-43 / 37 653 / ПЛАВУЧИЙ 18 46 96 47
СЕКРЕТ-39 / 34 676 / ТАБЛЕТКА 37 29 85 63
Фазан-37 / 64 832 / НАЧИНАНИЕ 42 52 84 86
jne

Siin selle saatja puhul me ei kohta teisi sõnumiformaate.

Järgmine jaam БАРОН-78 on Novorossiiskis, mis edastab sõnumeid samas formaadis, nagu eelnev.
Samuti edastavad vahel sellel lainepikkusel ja saatemasti kaudu sõnumeid teiste nimedega sõnumisaatjad, nagu ka eelneva puhul oli. Formaadid on jällegi vahel veidi erinevad, kuid kohtab ka tavalist formaati.

Saatja / adressaat või sõnum
ВЕКТОР-42 / ПОЛЮС-55
БАРОН-78 / ТРОС-28

Saatja / adressaat / sõnum
БАРОН-78 / 20 711 / ПАЛАМИДА 20 92 05 15

Veel on VF-s selliseid saatejaamu:

Патрон-79
Арбат-50
Каток-65
Пловетс-41

Kusjuures nt. Каток-65 on tulnud korduvalt eetrisse ka Lääne SVR saatejaama ЖУОЗ (endine МДЖБ) kaudu.

Каток-65 16 221 ДРЕМОТА 78 71 30 26

Katok saatejaamast tuleb samuti vahel erinevate kutsungitega sõnumeid:

Роза-15 41 263 УПРОЩЕНИЕ 85 60 41 98
Каптал-27 34 901 ТЕЧЬ 57 56 94 14

kuid teistsuguseid sõnumiformaate ei kohta.


Kõikidel loetletud jaamadel on erinevad nn "markerid" ehk järjepidevalt 24/7 eetrisse paisatavad kutsungid/signaalid, mille järgi saab tuvastada saatejaama. Sõnumite edsatuse ajaks lülitatakse üldjuhul "marker" välja ja pärast sõnumi lõppu jälle sisse tagasi. Ja nii nad sideseansside vahel piiksuvad, ragistavad, sahistavad ja tekitavad muid igale saatejaamale ainuomaseid helisid aastast aastasse 365/24/7.

[Fucs]

Paneme vaikselt edasi

Järgmises PDF-is on kokku pandud erinev inf VF armee sidest koos näidistega.
Näidistes on kasutatud reaalseid tabeleid, mida VF armee on kasutanud või kasutab.

Põhimõtteliselt: Sõnumite dešifreerimisel kasutatakse erinevaid tabeleid ja võtmeid nende juurde.
Võtmed muutuvad süstemaatiliselt ja üldjuhul pidevalt.
Korrapidaja radist peab vastavaid tabeleid, kuhu võtmete muutumisel lisatakse need uued koodivõtmed.
Niimoodi saab/võib kasutada ka vanu tabeleid, lihtsalt muudetakse tabeli "malelaual" vertikaalsete ja horisontaalsete ridade koodid, ning edastatud sõnumi kood saab uue tähenduse ja sisu vastavalt tabelile.

Альфа-таблица ehk Tähestikuline tabel.
Seal on ära toodud koodide vastavus mingile sõnale. Sõna omakorda omab mingit kindlat tähendust vastavalt võtmele. Võib olla kutsusng, saatja, adressaat, konkreetne sõnum. Kood 7б 483 tähendab nt. koodsõna базис. Vasakul ja ülal on näites toodud tabelis tühjad lahtrid, kuhu kantakse radisti poolt sellel päeval/hetkel kasutusel oleva koodi tähised/võtmed. Need võivad olla lihtsalt numbrid, numbrite paarid, tähed, tähepaarid, või segu kõigest. Sõnumina edastatakse siis see koodi tähis/võti, radist vaatab "malelaual" vasaku ja ülemise rea koodide ristumise tabelis ja saab vastuse. Vastus võib olla omakorda kodeeritud (7б 483 базис), edastatakse staabile, ülemale, juhtkonnale jne kus see sõnum lõplikult dešifreeritakse. Vastus võib olla ka mittekodeeritud ehk kuuluda kiirsõnumite kategooriasse. Kiirsõnumite jaoks on korrapidaja radistil vastav kiirdešifreerimise tabel.

ТДР - таблица дежурного радиста ehk korrapidaja radisti tabel.
Seal on ära toodud kiirsõnumite dešifreerimise tabel. Kiirsõnumitega edastatakse üldjuhul konkreetne inf, käsk vms teade, mida saab dešifreerida ka ilma lisavõtmeta. Tabelis on ära toodud ka erinevate kõrgema taseme häirete värvikoodid. Sellised tabelid on paberi peal iga väeosa korrapidaja radistil. Samuti on need lahtrid paberil värvitud vastavalt värvikoodile. Sellest oli juba eespool juttu koos nende häirekoodide äratoomisega.

Analoogselt eelmise tabeliga on selles tabelis vasakule ja üles kantud võtmed/koodid, mida raadioteel edastatakse. Radist vaatab "malelaual" vasaku ja ülemise rea koodide ristumise tabelis ja saab vastuse, ehk siis saab teada edastatud sõnumi sisu ja/või adressaadi.

Kood 45 selle tabeli järgi nt. tähendab häiret Монолит, kood 67 aga Переходите на запасную частоту
jne.

Võtmete näidistabelit pakkuda ei ole, kuna need on kõik Совершенно секретно märkega ja pole saadaval.


Edasi on süsteemi põhimõtetest ja toimimisest arusaamiseks ära toodud väljavõte VF armee radistide koolitamise õppekavast Действия, отрабатываемые курсантами на практическом занятии

Lõpuks on asja näitlikustamiseks lisatud VF tsiviillennunduses kasutuses olevate koodnimede tabel ja nende kasutamisjuhised, mille põhimõtted on üldjoontes samad, mis armee puhul.
Гражданская авиация. Список закрытых позывных аэропортов


Materjal ise siin:
http://www.hot.ee/fucs112//VF%20armee%2 ... uhised.pdf

Täiendav infomaterjal
Виды скрытой связи: засекреченной, шифрованной, кодированной. Их назначение и роль в обеспечении скрытого управления войсками.
http://fan-5.ru/best/best-86846.php

1985a kasutusel olnud originaalse "Alfa tabeli" näidistõmmis
http://www.hot.ee/fucs112//Alfa%20tabel%201985.pdf


http://lib.omgtu.ru/?id=EC&rc=20&fmt=br ... RBUZ&lf=21


*******************************************************************************

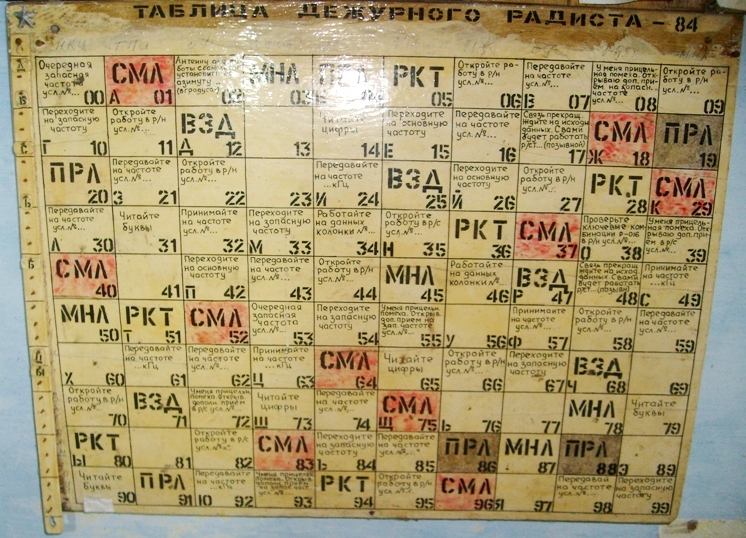

ТДР tabel VF väeosas korrapidaja radisti ruumi seinal

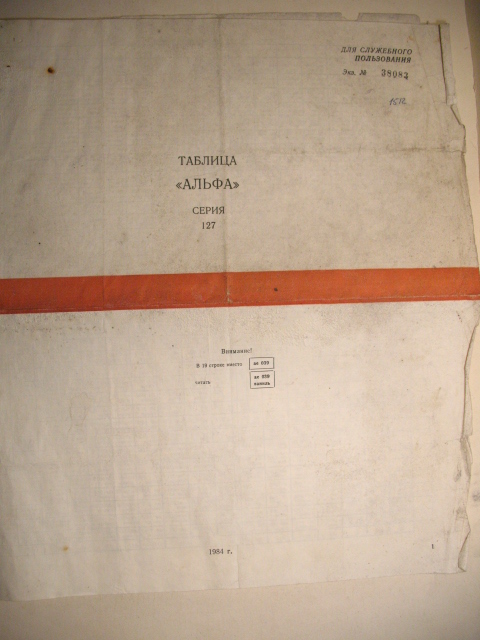

Альфа tabeli seeria nr.127 esileht


[Fucs]

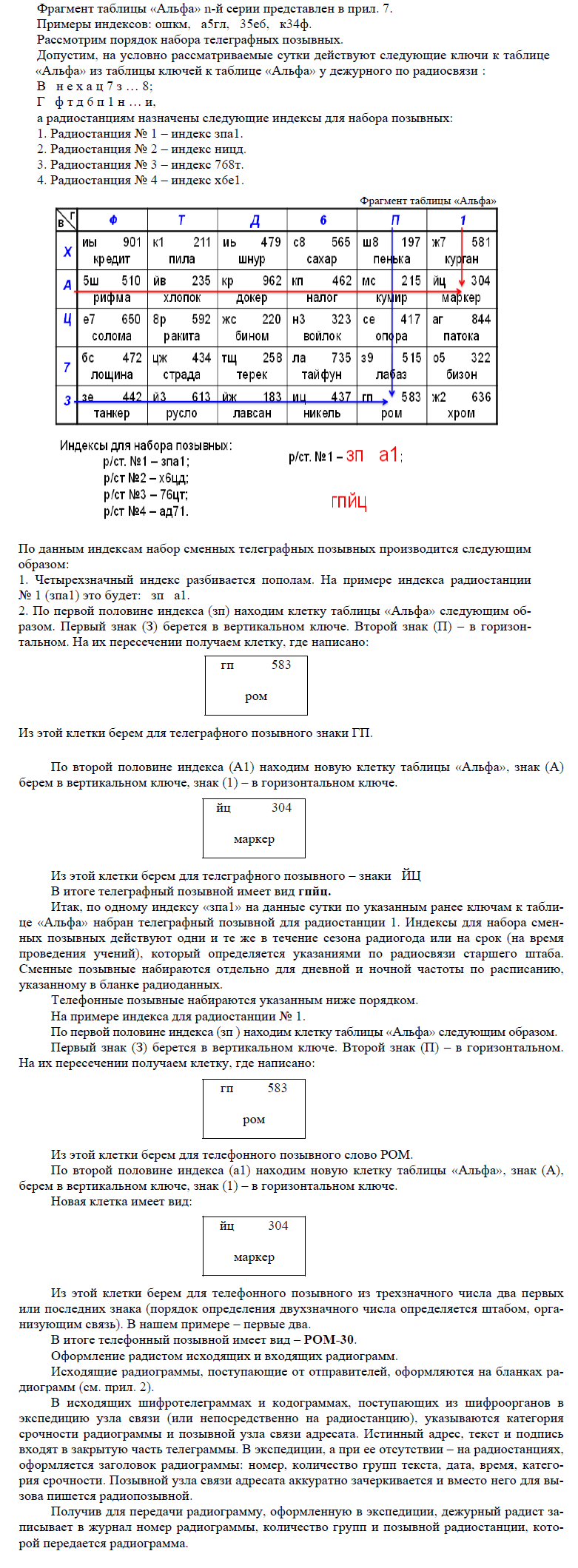

ALFA kooditabeli "manuaal" ehk õpetus selle kasutamiseks.

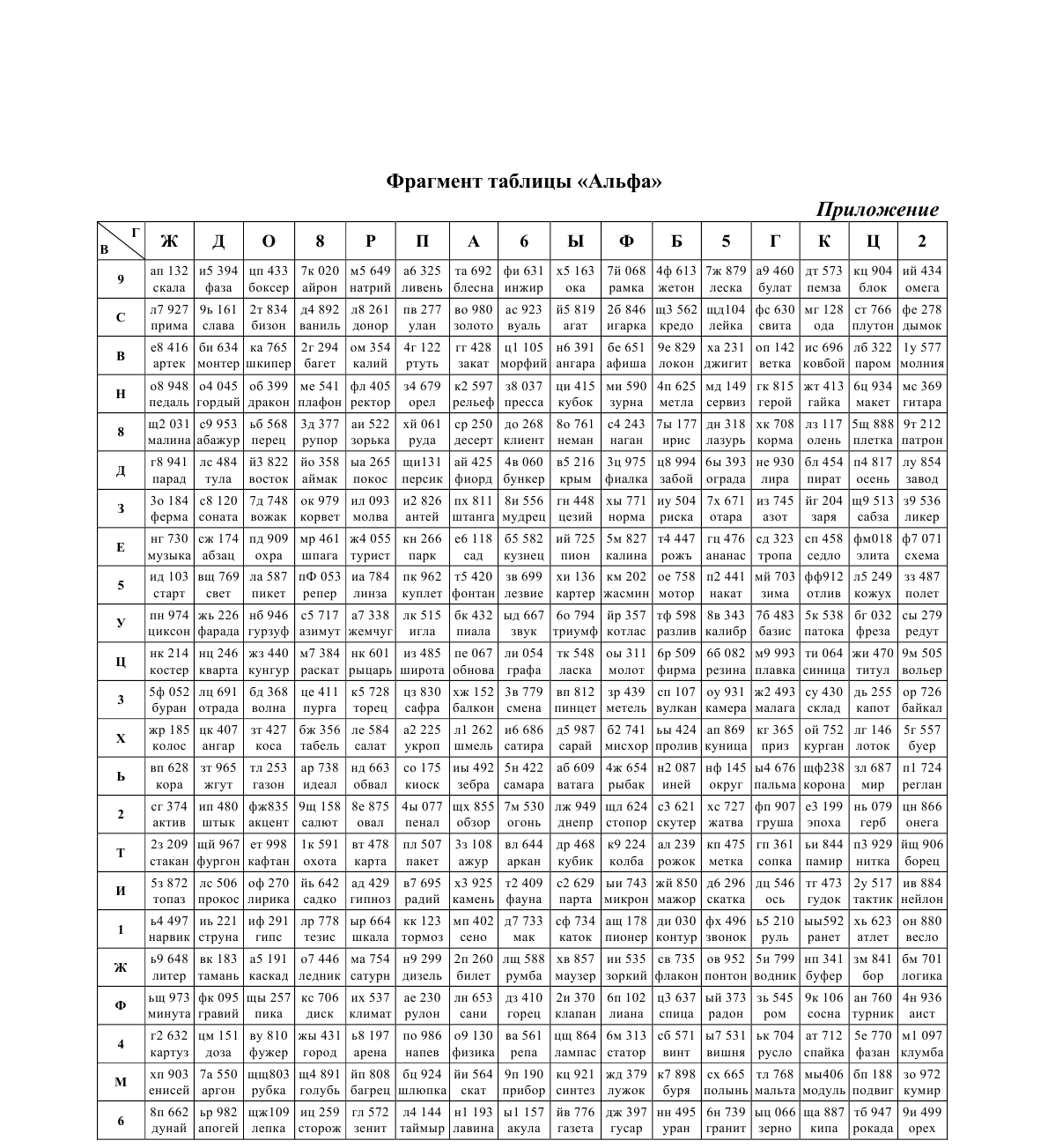

Alfa tabeli näidis koos võtmekoodidega (koodid tabelis üleval ja vasakus ääres).
Võtmed väljastatakse В ja Г tabelina, kus В on "vertikaal" Г on "horisontaal" võtmed.

Таблица «Альфа» состоит из 1225 (35 × 25) клеток. В каждой клетке в верхней части
находятся две группы знаков: две буквы, буква-цифра (это левая или правая половина теле-
графного позывного), вторая – трехзначная цифровая группа. В нижней части клетки нахо-
дится смысловое слово, состоящее из 3–6 букв. Для набора сменных позывных в таблицу
«Альфа» ежесуточно в 00 ч 01 мин московского времени вписываются ключи, состоящие
из 35 знаков (26 букв, нет Л, Ч, Ш, Ю, Я, Э, Ъ и 9 цифр, нет 0). Для набора сменных позыв-
ных в бланке радиоданных вписываются индексы для набора позывных, который дежур-
ный по радиосвязи берет из «Таблицы индексов для набора сменных позывных радиостан-
ций», имеющих следующий вид: все четыре знака – буквы или сочетание букв и цифр
(цифр не более трех).

Alfa tabeli võtmeid vahetatakse igal ööpäeval kell 00:01 Moskva aja järgi.

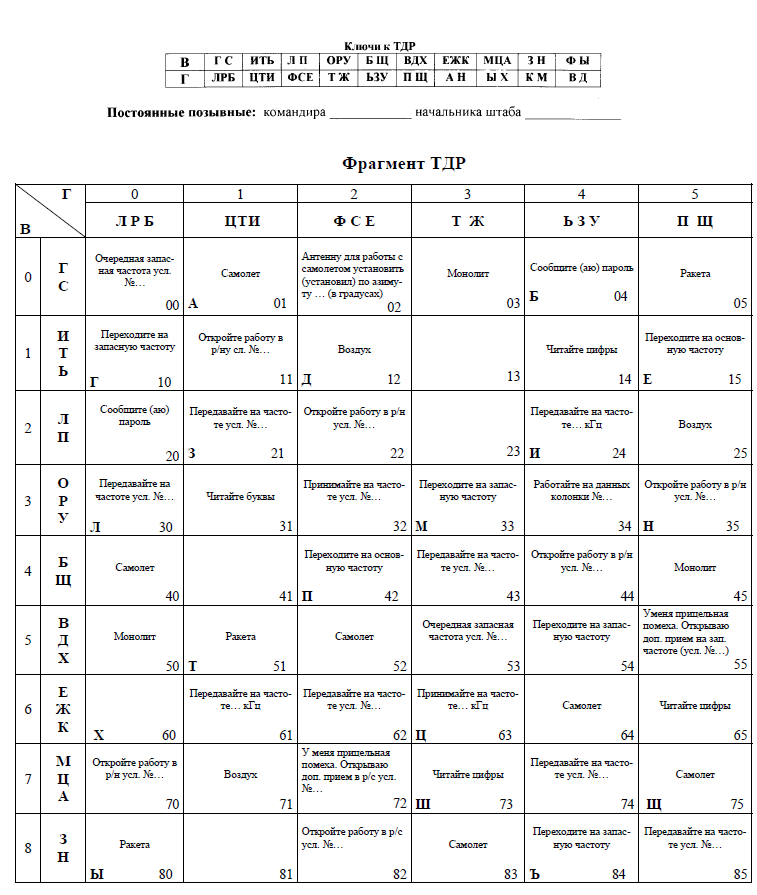

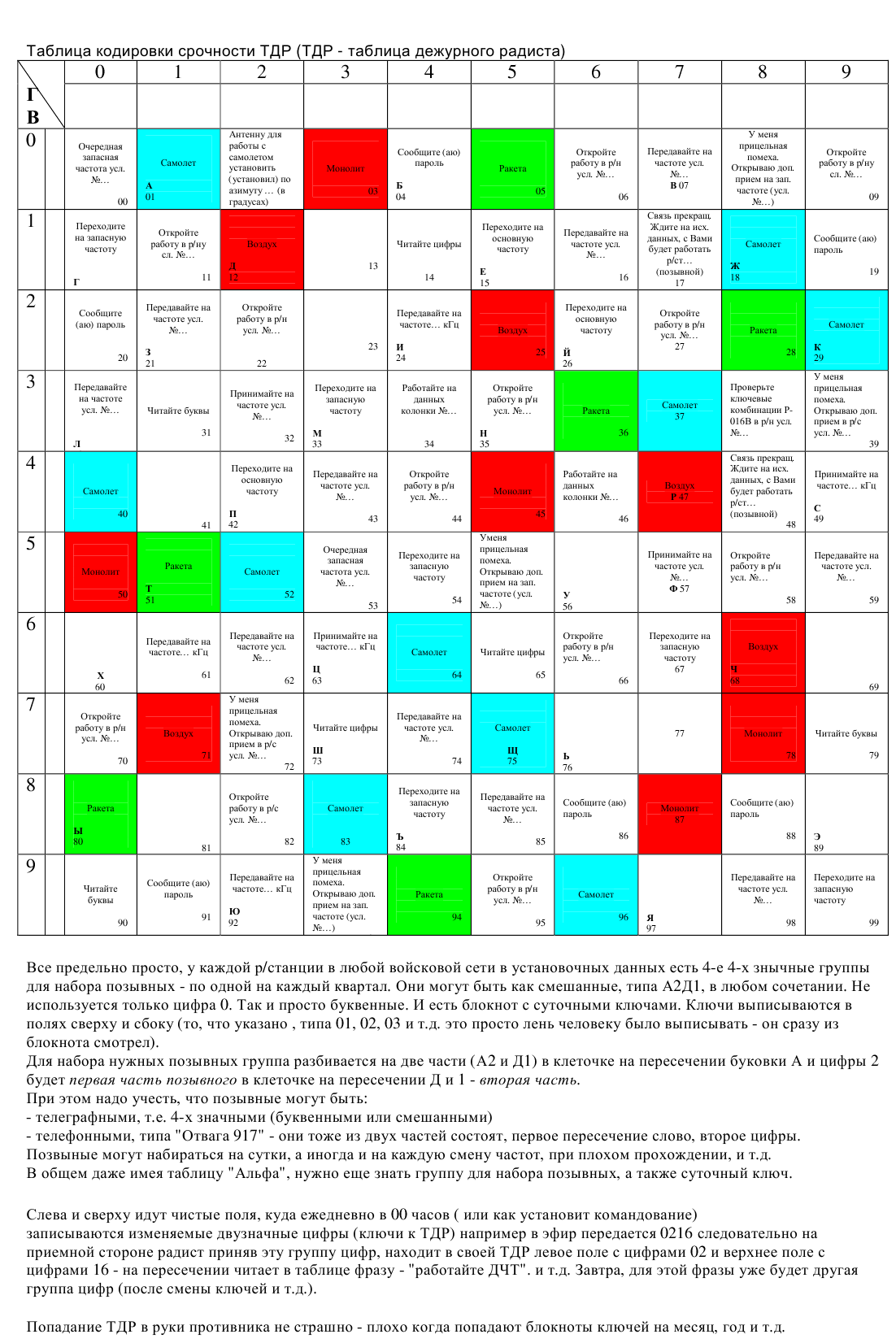

ТДР korrapidaja tabeli näidis koos võtmetega.

Edit:
Tarkust ja nüansse juurde veidi.

Смена ключей осуществляется один раз в 10 суток (1, 11, 21-го числа каждого месяца) в
00 часов 01 минуту московского времени.

Korrapidaja tabeli võtmeid vahetatakse korra 10 päeva tagant, iga kuu 1;11;21 kuupäeval kell 00:01 Moskva aja järgi.

Для повышения стойкости таблицы и раскодирования каждая фраза повторяется не-
сколько раз в клетках таблицы. При повторном кодировании в течение суток фразы должны
кодироваться на другой клетке, а при использовании всех клеток и их повторении – другим
сочетанием букв ключа.
Запрещается использовать несколько раз одно кодирование.

Tabeli turvalisuse tõstmiseks on tabelisse ühed ja asamad sõnumid kirjutatud erinevatesse lahtritesse.
Topeltteadete puhul (kordusteated) samal ööpäeval tuleb kasutada erinevaid lahtreid ja kui on vaja päeva jooksul korrata kõiki teateid, mis juba olnud, siis kasutatakse teist võtit tabeli juurde.

Помещённые в таблице буквы русского алфавита применяются для кодирования номе-
ров радиосетей и радионаправлений, содержащих буквенные индексы, типов аппаратуры и
режимов её работы

Tabelis olevaid tähti kasutatakse raadiovõrkude numbrite kodeerimiseks.

[Fucs]

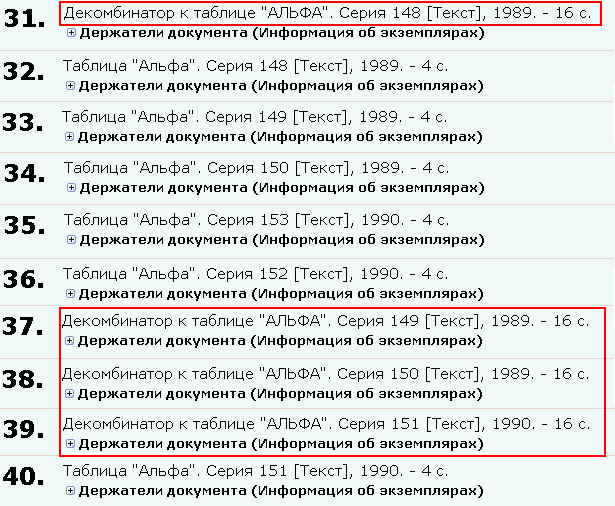

On olemas veel selline asi nagu "Декомбинатор к таблице АЛЬФА".
Ilmselt on tegemist selle sama võtmetabeli või võtmete tabeliga.

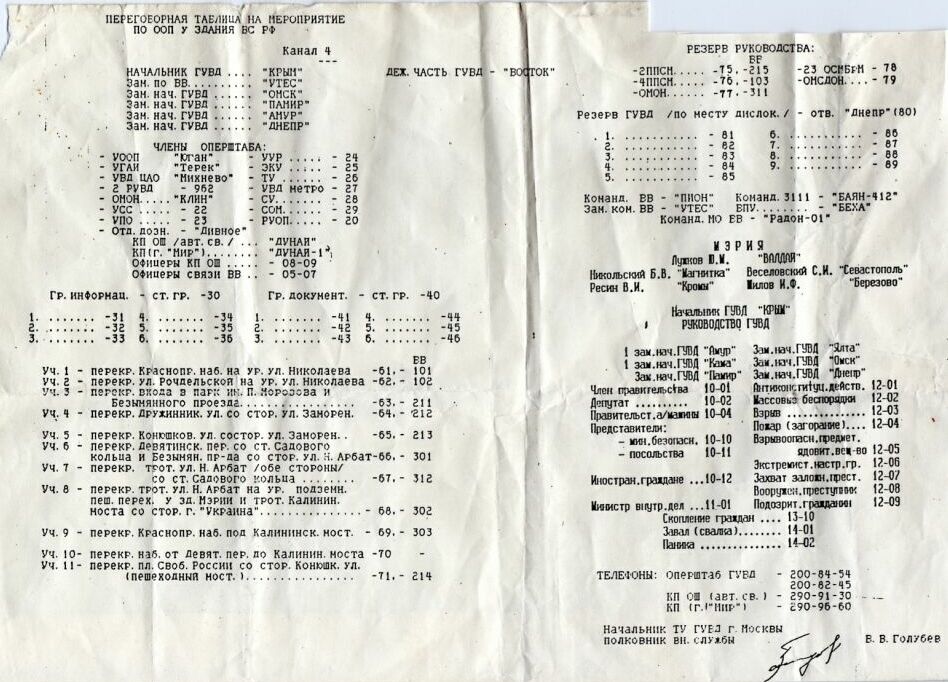

Ja on olemas veel "Переговорная таблица".

[Fucs]

2015a kordusteated.
Pidevalt muutuvad ilmselt adressaatide koodid (esimesed viis numbrit nt. 92 002 ; 50 931 jne).
[sest üksuste/adresaatide koode muudetakse pidevalt süsteemselt ja sama adressaat võib saada erineval ajahetjkel erineva numbrikoodi - see esimene kood võib samas sisaldada lisaks ka muud infot, näiteks kasutatava kooditabeli või selle juurde kuuluvate võtmete kohta ja hoopis alfabeetiline osa sõnumist tähistab üksust/adressaati - teooria. Viimast ei toeta üldine nõue, et üksuste kutsungid/koodid (nt. Alfa tabeli järgi) peavad pidevalt muutuma ja üpris tihti, aga näites me näeme, et kordussõnumite vahe on vahel mitu kuud.]
Sõnumite numbrikoodis esineb sama sõnakoodi (alfabeetiline osa) puhul harva ka erinevusi (punasega välja toodud)
[ilmselt oleneb: 1) kooditabelist, mida kasutatakse ja kus võib sama teade erineva numbripaari all korduda, nagu korrapidaja tabelis. 2) või muutub teate mingi osa sõnum samal ajal, kui teine osa jääb samaks]

28.12.2015 92002 АГАТУ 56 88 48 32
20.08.2015 50931 АГАТУ 66 88 48 32
13.12.2015 47700 АДОПТАЦИН 07 53 90 30
27.07.2015 50556 АДОПТАЦИЯ 07 53 90 30
21.10.2015 85958 АЗАРИНА 92 31 75 66
08.06.2015 67520 АЗАРИНА 92 31 76 67
28.05.2015 87014 АЗУРИЙ 37 11 03 28
19.10.2015 08286 АЗУРИЙ 37 11 03 28
13.07.2015 43340 БЕКАЧИНЫЙ 59 69 08 39
12.11.2015 68068 БЕКАЧИНЫЙ 59 69 08 39
13.07.2015 18327 БЕКМАНИЯ 50 88 56 52
12.11.2015 72264 БЕКМАНИЯ 50 88 56 52
09.07.2015 27940 БЕЛОПОЛЕЦ 51 61 21 20
05.11.2015 61913 БЕЛОПОЛЕЦ 51 61 21 20
22.06.2015 36781 БЕССЧЕТНЫЙ 04 85 77 99
26.10.2015 92014 БЕССЧЕТНЫЙ 04 85 77 99
16.05.2015 22166 БИБИКА 54 51 89 53
14.10.2015 41314 БИБИКА 54 51 89 53
13.05.2015 30277 БИГОВКА 32 21 49 08
14.10.2015 60835 БИГОВКА 32 21 49 08
05.10.2015 73454 БИЛЬБОКЕ 05 03 21 67
20.04.2015 44411 БИЛЬБОКЕ 05 07 21 67
20.04.2015 85343 БИЛЬБОКС 26 73 49 54
07.10.2015 87943 БИЛЬБОКС 26 73 49 54
15.06.2015 79348 ВЕЧЕЯ 26 26 29 62
22.10.2015 92953 ВЕЧЕЯ 26 26 29 62
11.06.2015 45203 ВЕШНИЙ 52 38 86 98
21.10.2015 78373 ВЕШНИЙ 52 38 86 98
08.06.2015 41915 ВЗВОЗ 50 04 31 63
21.10.2015 49456 ВЗВОЗ 54 04 31 63
07.06.2015 91027 ВЗДЕРЖКА 29 63 24 39
21.10.2015 57329 ВЗДЕРЖКА 29 67 24 39
01.06.2015 08236 ВЗОДРАНИЕ 76 04 02 13
20.10.2015 95713 ВЗОДРАНИЕ 76 04 02 13
19.10.2015 21819 ВЗРЫШНИК 22 05 59 41
29.05.2015 63493 ВЗРЫШНИК 22 05 69 41
28.05.2015 61085 ВЗЯТОК 58 10 72 49
19.10.2015 68037 ВЗЯТОК 58 10 72 49
24.05.2015 20176 ВИАДУК 41 46 67 06
19.10.2015 67952 ВИАДУК 41 46 67 06
14.05.2015 14033 ВИВАЧЕ 74 26 95 89
14.10.2015 09057 ВИВАЧЕ 74 26 95 89
09.10.2015 97251 ВИКИНГ 32 52 15 40
04.05.2015 69007 ВИКИНГ 32 52 15 48
27.04.2015 33417 ВИЛАША 58 13 22 31
07.10.2015 64981 ВИЛАША 58 13 22 31
13.04.2015 11869 ГИНЕЦЕЙ 44 79 16 95
30.09.2015 51239 ГИНЕЦЕЙ 44 79 16 95
13.07.2015 15354 ДЕКАНТАЦИЯ 94 26 73 59
12.11.2015 52289 ДЕКАНТАЦИЯ 94 26 73 59
11.06.2015 03352 ДЖАВЕЦ 53 13 50 09
21.10.2015 52598 ДЖАВЕЦ 53 13 50 09
11.06.2015 06556 ДЖЕМПЕР 12 48 33 24
21.10.2015 87602 ДЖЕМПЕР 13 48 33 24
19.10.2015 03541 ДИАКАРБ 29 53 56 23
21.05.2015 82725 ДИАКАРБ 29 53 56 27
21.05.2015 60552 ДИАЛОМА 30 52 59 81
19.10.2015 67574 ДИАЛОМА 30 52 59 81
17.05.2015 42393 ДИАПАУЗА 49 00 51 16
19.10.2015 90483 ДИАПАУЗА 49 00 51 16
07.04.2015 44448 ДИНОФЕК 13 89 77 66
24.09.2015 75519 ДИНОФЕК 13 89 77 66
16.02.2015 15389 ДИПЛОДОК 02 36 10 33
26.03.2015 46810 ДИПЛОДОК 35 49 18 18
27.07.2015 18014 ЗЕАЗИН 01 84 62 02
13.12.2015 65392 ЗЕАЗИН 01 84 62 02
07.05.2015 21754 ЗИЗИФУС 36 11 60 21
11.10.2015 80450 ЗИЗИФУС 76 11 60 21
08.06.2015 30809 ИЗАЧЕН 78 37 70 02
21.10.2015 86500 ИЗАЧЕН 78 37 70 02
01.06.2015 61803 ИЗОГАЛИНА 29 77 82 68
20.10.2015 72121 ИЗОГАЛИНА 29 77 82 68
13.07.2015 67991 КЕИМИЦИН 25 07 81 09
13.11.2015 18476 КЕИМИЦИН 25 47 81 29
29.06.2015 33378 КЕРНИТ 91 81 57 72
30.10.2015 66875 КЕРНИТ 91 81 57 72
10.05.2015 01465 КИЗАР 73 48 87 26
12.10.2015 09911 КИЗАР 73 48 87 26
04.05.2015 86814 КИЗЯК 31 38 37 04
09.10.2015 80918 КИЗЯК 31 38 37 29
09.04.2015 26983 КИНОДИАЛОГ 69 84 33 22
27.09.2015 67771 КИНОДИАЛОГ 69 84 33 42
10.05.2015 25844 ЛИЗИС 20 88 37 70
11.10.2015 46323 ЛИЗИС 20 88 37 70
04.05.2015 57512 ЛИКВЕМИН 96 50 43 88
09.10.2015 30118 ЛИКВЕМИН 96 53 87 58
06.04.2015 02357 ЛИПАВЛОН 11 00 82 91
20.09.2015 01347 ЛИПАВЛОН 11 00 82 91
06.04.2015 65208 ЛИПАК 15 20 17 96
20.09.2015 84674 ЛИПАК 15 20 17 96
21.06.2015 69760 МЕТАКСИТ 28 39 21 00
25.10.2015 72408 МЕТАКСИТ 28 39 21 00
18.06.2015 10147 МЕТИАЦИЛ 80 13 78 46
23.10.2015 59199 МЕТИАЦИЛ 80 13 78 46
09.10.2015 16327 МИКАРОЗА 16 33 99 32
04.05.2015 84548 МИКАРОЗА 19 33 99 32
07.04.2015 47986 МИНОНОСНЫЙ 86 40 14 11
27.09.2015 96963 МИНОНОСНЫЙ 86 40 14 11
22.06.2015 21556 НЕСУЩИЙ 36 98 34 17
26.10.2015 97822 НЕСУЩИЙ 36 98 34 17
18.06.2015 38673 НЕТВЕРДЫЙ 39 12 04 47
25.10.2015 55764 НЕТВЕРДЫЙ 39 12 04 47
11.06.2015 46393 НЕЧУТКОСТЬ 86 92 98 78
21.10.2015 98385 НЕЧУТКОСТЬ 86 92 98 78
06.08.2015 18584 ОЗОНИД 76 50 28 87
19.10.2015 89954 ОЗОНИД 76 50 28 87
29.06.2015 52223 ПЕРЛОВИЦА 99 89 96 04
30.10.2015 62026 ПЕРЛОВИЦА 99 89 96 04
18.06.2015 56447 ПЕТАЛИТ 57 85 11 86
25.10.2015 90063 ПЕТАЛИТ 57 85 11 86
21.05.2015 61954 ПИАНОЛО 70 86 76 48
19.10.2015 83540 ПИАНОЛО 70 86 76 48
07.05.2015 20390 ПИЗОЛИТ 76 08 99 07
09.10.2015 52774 ПИЗОЛИТ 76 08 99 07
30.04.2015 04547 ПИКТС 33 27 88 82
08.10.2015 87153 ПИКТС 33 27 88 82
13.05.2015 76057 СИГУН 18 89 23 12
12.10.2015 29319 СИГУН 18 89 23 13
11.05.2015 25046 СИДНОКАРБ 87 92 84 42
12.10.2015 72581 СИДНОКАРБ 87 92 84 42
11.05.2015 02002 СИДНОФЕН 36 72 98 43
12.10.2015 51004 СИДНОФЕН 36 72 98 43
12.10.2015 71966 СИЗАЛЬ 35 67 69 45
11.05.2015 25271 СИЗАЛЬ 35 67 79 45
07.04.2015 27055 СИНХРОТРОН 81 79 65 86
24.09.2015 84828 СИНХРОТРОН 81 79 65 86
14.09.2015 59318 ТВИН 90 51 00 25
28.12.2015 73255 ТВИН 90 51 00 25
29.06.2015 56511 ТЕРКА 56 01 85 20
30.10.2015 58750 ТЕРКА 56 01 85 20
13.04.2015 64586 ТИНКАЛЬ 75 27 06 98
30.09.2015 00136 ТИНКАЛЬ 75 27 06 98
03.08.2015 14746 УДАР 72 28 46 85
29.11.2015 65274 УДАР 72 28 46 85
27.07.2015 42484 УДОБНЫЙ 64 61 81 01
13.12.2015 77517 УДОБНЫЙ 64 61 81 01
04.06.2015 10505 УЗКИЙ 03 69 47 82
21.10.2015 92682 УЗКИЙ 03 69 47 82
14.05.2015 44802 ФИГИТ 09 38 54 99
14.10.2015 53632 ФИГИТ 09 38 54 99
23.04.2015 21964 ФИЛОКАРТИЯ 63 53 84 15
07.10.2015 89362 ФИЛОКАРТИЯ 63 53 84 15
16.06.2015 15085 ЦЕТРАРИЙ 98 28 76 54
23.10.2015 33668 ЦЕТРАРИЙ 98 28 76 54
06.04.2015 67627 ЦИНЬХА 36 93 09 44
20.09.2015 99897 ЦИНЬХА 36 93 09 44
20.05.2015 26051 ЧИАНУРИ 40 77 29 21
19.10.2015 53508 ЧИАНУРИ 40 77 29 21
07.04.2015 47659 ШИНШИЛЛА 92 64 82 59
24.09.2015 96833 ШИНШИЛЛА 92 64 82 59

[Fucs]

Ühes teises teemas tuli jutuks VF (arvatakse olevat eriteenistuste oma) raadiojaam, mis edastas eile 107 grupiga koodsõnumi. Paneme siis siia ka nendest teistest jaamadest väikese info.

Tegemist on jaamadega, mis edastavad sõnumite vahelisel ajal tavalise helilise markeri asemel valdavalt saatja numbrikoodi (paar tükki edastab ka markerit). Jaamad edastavad ainult masinsõnumeid, ehk siis koodsõnumeid loeb eetrisse masin mitte inimene.


Inglise keelsete automaatteadete edastamise jaamad E06 ; E07 ; E17 ehk "English Man"
Saatja koodi ja sõnumi edastuse näide:
http://priyom.org/media/54330/e06-16200 ... ydanix.ogg

Saksa keelsete automaatteadete edastamise jaamad G06 ; G07 ; G08 ehk "German Lady"
Saatja koodi ja sõnumi edastuse näide:
http://priyom.org/media/131628/g06-5934 ... ydanix.ogg

Vene keelsete automaatteadete edastamise jaam S06 ehk "Russian Man"
Saatja koodi ja sõnumi edastuse näide:
http://priyom.org/media/156969/s06-1572 ... prower.ogg

Hispaania keelsete automaatteadete edastamise jaamad V06 ; V07 ehk "Spanish Lady"
Saatja koodi ja sõnumi edastuse näide:
http://priyom.org/media/123054/v07-1482 ... yavare.ogg

Veel on ajutiselt või siis ainult üksikute sõnumitega olnud eetris:
V23 "French Lady"

Morse tähestikus teateid edastavad automaatjaamad M12 ; M14
Saatja koodi ja sõnumi edastuse näide:
http://priyom.org/media/136379/m14-5240 ... ydanix.ogg

Veel on digitaaljaam F01 ; F06 ; XP ; XPA ; XPA2

Venelastel on olnud (ja on) selliseid jaamu ka teistes riikides.
Näiteks inglise keelsete automaatteadete edastamise jaam E17 ehk "English Lady", mis asus Kuubal ja andis oma viimase signaali eetrisse 2001 aastal.

Praegu töötab "English Lady" E17z ja väidetavalt asub saatejaam Ukrainas
(Võibolla ka Valgevenes, mis on tõenäolisem)
Viimati oli eetris 11. juunil 2015 sagedusel 12.85 MHz (vahetab süsteemselt sagedusi)
Saatja koodi ja sõnumi edastuse näide 11.06.2015:
http://priyom.org/media/157064/e17z-167 ... prower.ogg


Inglisekeelset lugemist aastast 1997
Annab suht hea ülevaate teemast.

http://radiokoteg.kiev.ua/RS/FREQ/Numbe ... ooklet.pdf

[Kapten Trumm]

Katsuge nüüd rumalale arusaadavalt seletada - mis sellise jaama otstarve on?
Spioonidele NATO riikides sõnumeid edastati sedasi 50ndatel ja tuumarünnaku avastamise süstem "Perimetr" ei vaja tuumarünnaku tuvastamiseks kindlasti raadiojaama läbi kärsatamast EMP-ga (selle avastamiseks on parem kasutada passiivseid andureid).

Milleks see jaam vajalik? Lääne luureanalüütikutele koormuse andmiseks?

[Fucs]

Eks sellel (neil) ole erinevaid otstarbeid.

Peamine on vast see, et need tagavad vastuvõtja/adressaadi isiku(te) ja asukoha täieliku anonüümsuse.
Põhimõtteliselt võib olla vastuvõtjaks/adressaadiks ükskõik kes ja ükskõik kus kohas, kes jääb saatja tööraadiusesse.
Teiseks on nad väga suure leviga ja tagavad andmeedastuse ka siis, kui muud moodsad võrgud on lõplikult kokku kukkunud.
Kolmandaks, kui vaadata seda vaeva, pappi ja töömahtu nende jaamade ehitamisel põhimõtteliselt tuumasõja vaimus, siis sellised jaamad suudavad töötada ja sõnumeid/andmeid/käske edastada ka siis, kui ümberringi juba Sahara kõrb on ja automaatjaamad suudavad eelnevalt sisestatud, ning programmeeritud sõnumeid/andmeid/käske edastada ka siis, kui kõik inimesed lähiümbruses vedru on visanud.

Väheoluline vbl pole ka see, et nende teadete lahtimuukimine ei ole ilma spetsiifiliste võtmeteta praktiliselt võimalik ja süsteem tagab avatud sõnumite turvalise edastuse väga algeliste, odavate ja lihtsate lahenduste läbi.

Ei saa eitada, et nii militaarias kui eriametkondade töös on pidevalt vaja edastada sõnumeid/andmeid/käske jms nii lähimate, kui kaugemate ja ülikaugete distantside taha. Selleks on need jaamad väga asjakohased.

Kui rääkida nt. VF Lääne SVR-ist (või teistest SVR-ide jaamadest), siis loomulikult toimub neil staapide, üksuste ja peakorterite vaheline side ka muude vahenditega pidevalt. Aga need "numbrijaamad" võimaldavad lisaks eelpoolöeldule ka dubleerida olemasolevaid teisi kanaleid. Nende kanalite dubleerimisvõimekust elus hoides arhailisemate ja lollikindlamate vahenditega, kui moodne tehnika meile pakub, tagatakse süsteemi töövõime ka juhul, kui see moodne tehnika ei ole enam millegi pärast kasutatav. Ka praegu edastatakse sellest FV LSVR jaamast päevakäske jms. mida kindlasti saab ja ka kindlasti edastatakse muude kanalite kaudu. Peamiselt ilmselt selleks, et süsteemi töös hoida. Samas, kuna me täpselt siiski ei tea, mida ja kellele selle FV LSVR jaama kaudu edastatakse, jäävad otsad nii ehk teisiti lahtiseks ja ei ole võimalik anda hinnanguid süsteemi mõtekusele teadmata selle sihtotstarvet ja tegelikke kasutusnüansse 100%.

Sõja olukorras sellises jaamade ja infoedastuse süsteemis, saades kätte vastase radisti koos sidetehnikaga, ei anna see arhailine süsteem mingeid võimalusi sõnumeid lahti muukida ei arhailiselt ega digitaalselt. Saades kätte radisti koos tehnika ja VF üksuse staabiga, annab see heal juhul võimekuse sõnumeid lahti muukida 1 ööpäeva jooksul ja sedagi ainult nende sõnumite puhul, mis sellele staabile/üksusele mõeldud.

Arvestades VF territooriumi suurust (ja nt. võimaliku III MS sõjateatri suurust) jäävad neil sealpool Narva jõge IMHO alati vajalikuks ka sidesüsteemid, mis suudavad autonoomselt töötada kaugete ja ülikaugete vahemaade taha. Ja seda siis ka ilma stelliitside jms lahendusteta.

[Kapten Trumm]

Minu keska füüsika teadmise järgi on tegemist lokaalse/regionaalse (st Euroopa ulatuses) jaamaga, sagedus on nt teispool maakera asuvate tuumaallveelaevade ja muu taolisega suhtemiseks liiga suur. Vene horisondi tagused radarid näiteks on pikal lainel ja sagedus on mõned hertsid.

Et selle jaama otstarvet pole senini suudetud taibata, tuleneb vahest sellest, et sellel sidel, mis sealt välja tuleb, polegi mingit mõtet?
Venelastel on võib-olla lõbus mõelda, kuidas tohutu suur lääne ELINT ressurss kulutatakse mingi nonsess jama lahti harutamisele.
Vaja on lihsalt kontrollitavat sagedust sellise asja jaoks: http://www.globalsecurity.org/military/ ... es-pcl.htm
Miks emitteriks ei või olla lihtsalt kaugmaaradarite signaalid? Viimased käivad ringiratast, antud jaam plingib pidevalt ja väikese vahega.

[Fucs]

Lääne SVR ЖУОЗ töötab nt. lühilaine 4625,6998 Khz elik 4,6256998 Mhz lainepikkusel.

Lühilaine - raadiolainete piirkond , kus lainepikkus on u. 10 - 100 m (sagedusvahemik 3000 - 30000 kHz). Lühilained levivad ruumilaineina, mis peegelduvad ionosfäärilt ja maapinnalt üks või mitu korda ning võimaldavad seepärast raadiosidet kümnete tuhandete kilomeetrite kauguselt; nad võivad levida mitmekordsete peegeldustena ümber maa. Ionosfääri seisund on muutlik ja sõltub koha geograafilisest asendist, aasta- ja kellaajast, kuid on mingi tõenäosusega prognoositav. Ionosfääri muutused põhjustavad feedingut. Suure leviulatuse tõttu tekitavad lühilainete vastuvõtul häireid ka üksteisest kaugel asuvad ühel lainepikkusel töötavad saatjad, eriti õhtuti ja öösiti. Lühilainet rakendatakse peamiselt raadiosides ja ringhäälingus, samuti meditsiinis (elekterravi).

Vene horisondi tagused radarid näiteks on pikal lainel ja sagedus on mõned hertsid.

Pikklaine - raadiolainete piirkond, kus lainepikkus on u. 1 - 10 km (sagedusvahemik 30 - 300 kHz). Pikklained levivad pinnalainetena lainejuhtmes, mille moodustavad maapind ja ionosfäär. Feedingut pikklainetel peaaegu pole. Et sumbumus lainepikkuse kasvades väheneb, on pikklainel piisavalt võimsa saatja ( mõni MW ) korral võimalik isegi globaalne side. Pikklainet rakendatakse ringhäälingus, raadionavigatsioonis ja ajateenistuses.

http://users.kmg.tartu.ee/~aare/raadio/ ... nelevi.htm

Raadioühenduse pidamine maakera kaugemate punktidega on võimalik ainult lühilainel (sagedusalas 3 - 30 MHz), tänu peegelduvale ehk nn. ionosfäärilisele lainele. Selles sagedusalas raadiolaine, kiirgudes saateantennist ruumi, peegeldub atmosfääri ülemistest kihtidest uuesti tagasi maapinnale.

http://www.ambur.ee/lained.html


Üldtõed jms.
http://pauhh.planet.ee/adf/doc/Raadioam ... k_2006.pdf

[Kapten Trumm]

Allveelaevadega side pidamine toimub küll väga väikese sageduse ja suure lainepikkusega, mis nõuab tohutu suuri antennikomplekse
https://en.wikipedia.org/wiki/Vileyka_VLF_transmitter.

Selle jaama sagedusvahemikus on muidugi vene lennuväe raadiosagedused. Siin jällegi on kahtlane, kas tõesti on lennuväe juhtimiseks paar-kolm taolist saatjat tehtud, mis ei paista ka väga kindlustatud olevat.
