Triangulatsioonipunkti kohale ehitatud signaal

: triangulp.jpg (276.38 KiB) Vaadatud 8955 korda

Nõukogude aegne tihendusvõrgu seinareeper (ca 50-ndad - 60-ndad)

Nõukogude aegsed seinareeperid (ca 70-ndad)
Millegi pärast on seina müüritud kaks kõrgusmärki. Alumine suurem on kas tihendusvõrgu või kohaliku võrgu reeper, ülemine väiksem kohaliku võrgu või piiratud nivelleerimisala reeper (mingi väiksema projekti põhiselt paigaldatud)

: pvp8.jpg (786.48 KiB) Vaadatud 8955 korda

Kaasaegne I klassi põhivõrgu punkt

Tsentri kaitse

: pvp3.jpg (526.32 KiB) Vaadatud 8950 korda

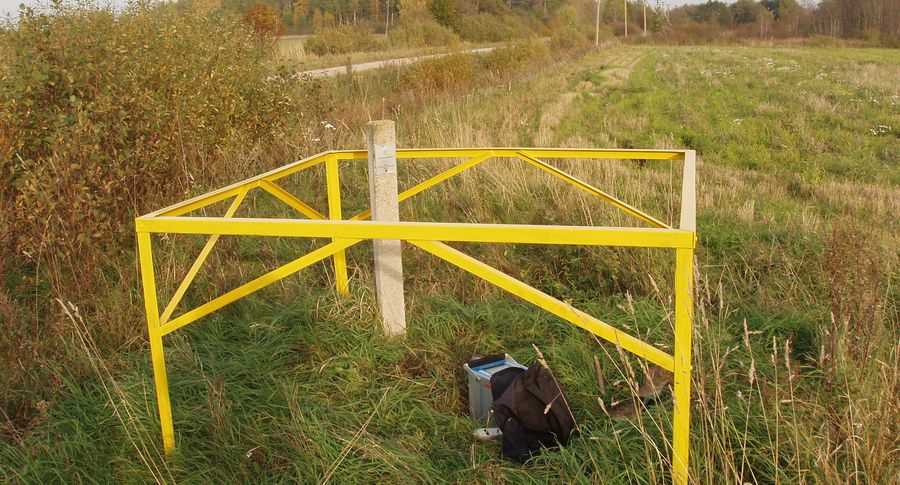

II klassi tihendusvõrgu punkti tunnuspost

II klassi tihendusvõrgu punkti tsenter

: pvp4.jpg (764.26 KiB) Vaadatud 8950 korda

Üks vaheetapp NL-iidu topokaardindusest jäi siin sujuvalt vahele.
Nimelt alates 1969a kehtestati kaartidele ja nende salastatusele erinõuded СТГМ-69 (Инструкция по определению и обеспечению секретности топографо - геодезических , картографических и аэрофотосъемочных материалов на территорию СССР), mille tulemusel hakati väljastama uusi topokaarte 1969a koordinaatide süsteemis mis olid spetsiaalselt nihkes ja pöördes (aetud valeks, et nt. lekkinud kaarte ei saaks vaendlased kasutada ilma teadmata, kui palju midagi nihkes või pöördes on).

Sellest on kirjutatud muuhulgas ka 2006a Kaitse Kodu! nr.5 ajakirjas

Lisaks on sellest väga hästi ja kokkuvõtlikult kirjutatud siin:

http://www.kaardilood.ee/kaartide-kotil ... amine.html

Kaartidele kehtisid siis järgmised instruktsioonid ja nõuded:
Инструкция по определению и обесепечению секретности топографо-
геодезических, картографических и аэрофотосъемочных материалов на территорию СССР
(СТГМ–69). Москва: Главное управление геодезии и картогрaфии при Совете Министров
СССР. 1970

Инструкция o порядке составления, подготовки к изданию и издания
географических, учебных и тематических карт и атласов организациями министерств и
ведомств СССР (СКО-72). Москва: Главное управление геодезии и картогрaфии при Совете
Министров СССР. 1972

Инструкция о порядке составления и издания планов городов, предназначенных для открытого
опубликования и служебного пользования, организациями министерств и ведомств СССР (СПГ-73)"
изд. 1973 г.

Инструкция о порядке составления планов городов с грифом для служебного пользования (СПГ-88)

Инструкция по определению и обесепечению секретности
топографогеодезических, картографических, гравиметрических, аэросъемочных материалов
и материалов космических съемок на территорию СССР (СТГМ–90). Москва: Главное
управление геодезии и картогрaфии при Совете Министров СССР.

СТГМ-90 instruktsioonide kohta vene keeles:
http://www.geodinamika.ru/_userfiles/fi ... _15278.pdf
http://www.sigma-soft.ru/txt/D0039/d_3958_1.shtml

1:10 000 mõõtkavas kahevärviline СТГМ-69 ja СПГ-73 nõuetele vastav NL topo
Koostatud/täiendatud/parandatud 1986 aastal, 1978;1981 ja 1984 aeropildistamisandmete baasil.

Инструкция о порядке составления планов городов с грифом для служебного пользования (СПГ-88)
http://www.opengost.ru/iso/07_gosty_iso ... pg-88.html

* ИНСТРУКЦИЯ О ПОРЯДКЕ СОСТАВЛЕНИЯ И ИЗДАНИЯ ПЛАНОВ ГОРОДОВ И ДРУГИХ НАСЕЛЕННЫХ ПУНКТОВ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ОТКРЫТОГО ОПУБЛИКОВАНИЯ И С ГРИФОМ "ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ" (СПГ-88)
http://www.libussr.ru/doc_ussr/usr_14513.htm

Heino Mardiste, Maakaartide tsensuur Nõukogude Liidus.
https://goo.gl/9P5Bg3

Leidsin vahepeal üles ka sakslaste kirjelduse Eesti põhivõrgu punktide kirjeldusest aastast 1944....

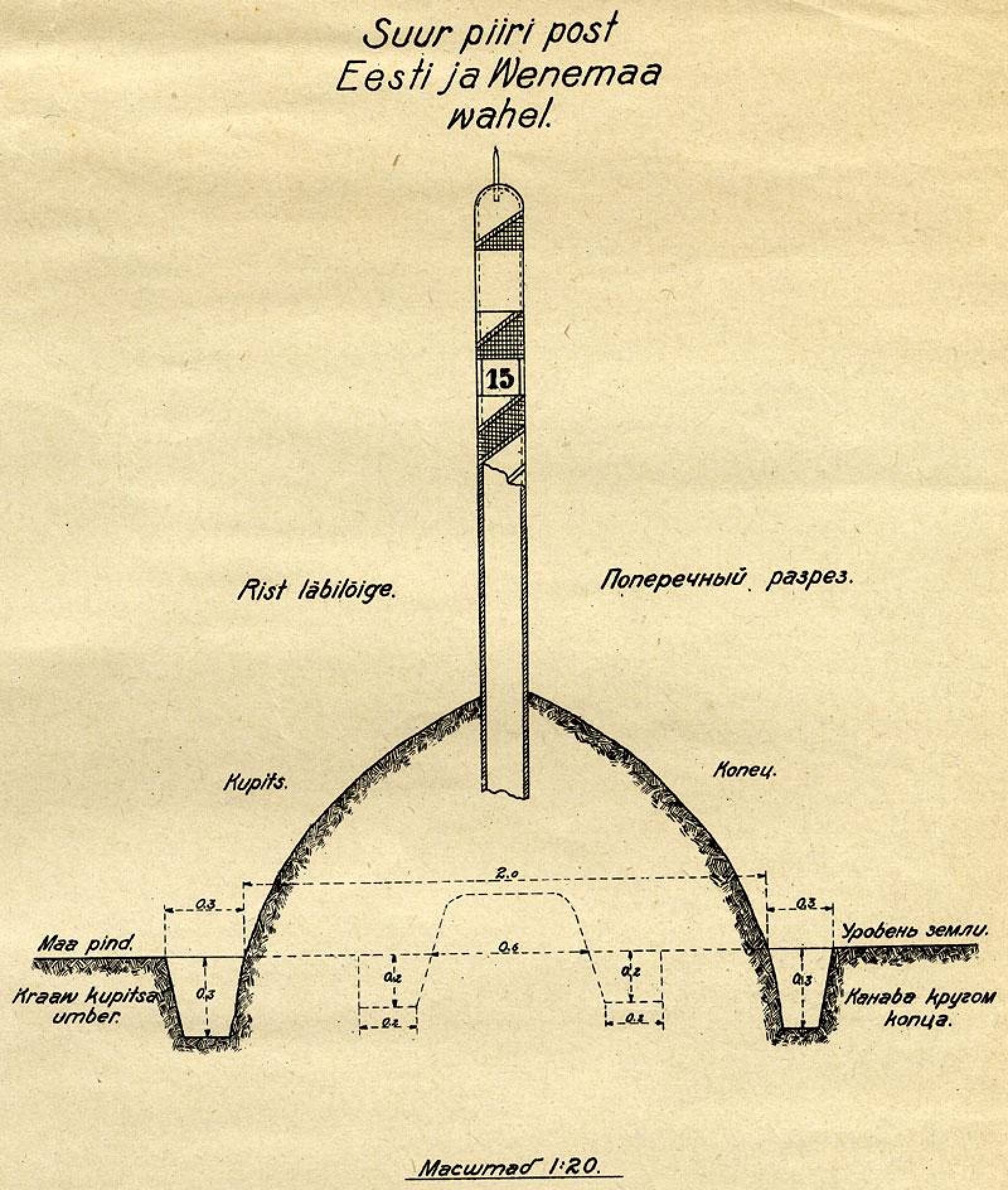

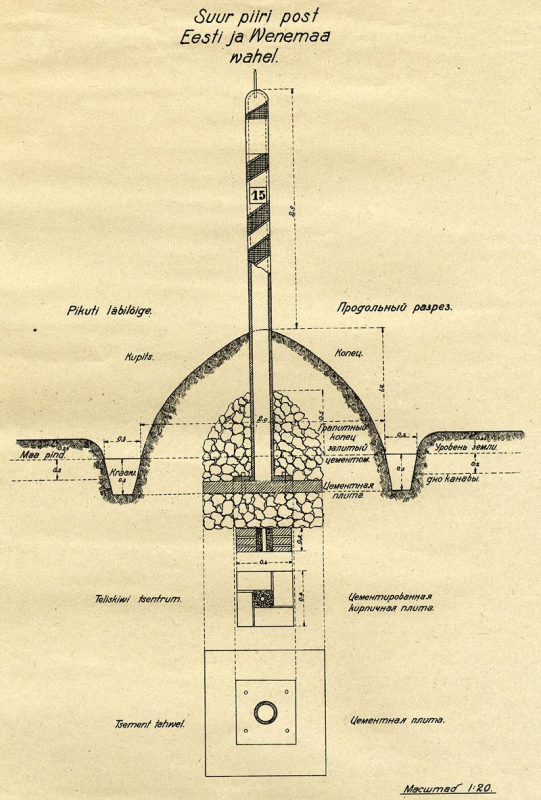

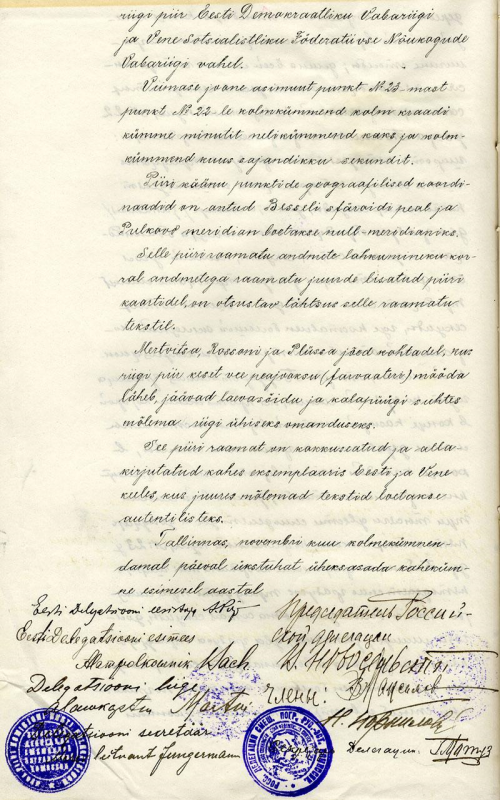

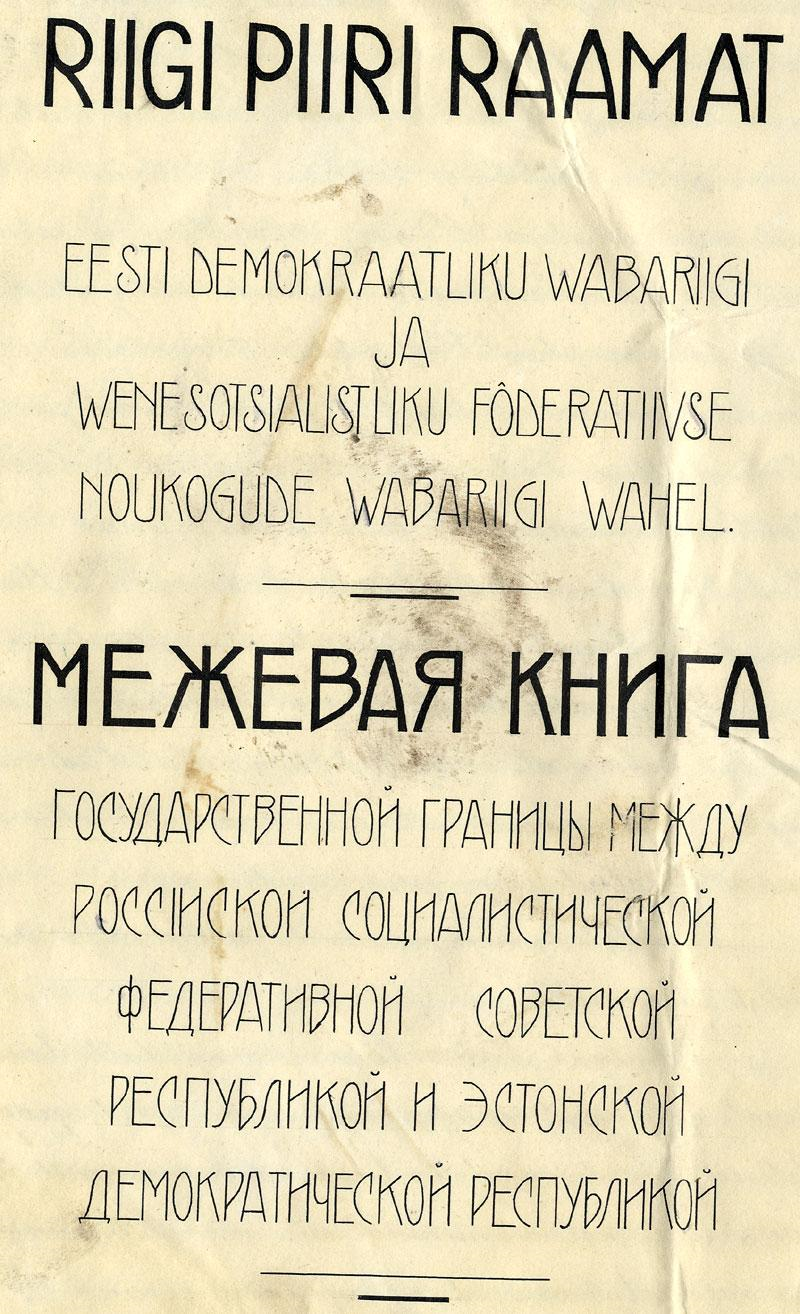

...ja ERA või EAA arhiivist kunagi saadud EW 1921a "Piiriraamatu"

„Kui kindel piir koha peal ajutiste piiri märkidega oli sisestatud, astus sega-piirikomisjon rutulisi samme kindla lõpliku piiri ehituseks. Oktoobris 1920 aastal oli piiri täieliselt sisseehitatud, kusjuures on metsa kohtades raiutud 10 süllalised sihid ja lagedail kohtil kaevatud kahekordsed kraavid: on pandud 74 suurt raud piiriposti, 54 väikest tsement ja 68 väikest puust piiriposti. Kahekordset traat aeda on ehitatud 108 versta. Iga piiri käänu punktile on ehitatud triangulatsiooni signaal 8-18 sülla kõrgused.

Piirijoone teaduseline kindlaks määramine. Triangulatsioon. Nende tööde läbiviimiseks on ehitatud Eesti poolt 11 triangulatsiooni signaali 8-18 sülla kõrgused, välja rehkendatud 19 kolmnurka ja kindlaks määratud 16 uut triangulatsiooni punkti.“ [ERA.957.11.291]

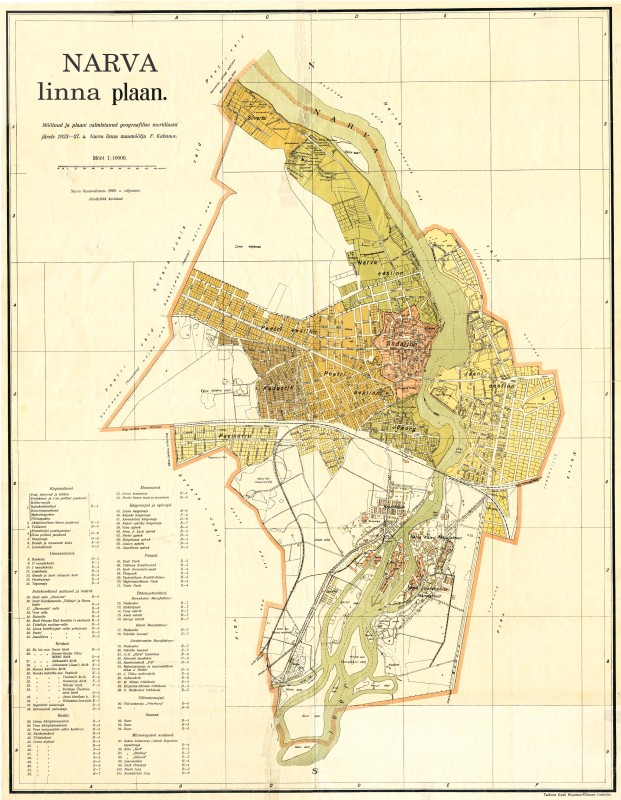

Narva linna kivitrükis kaart (plaan) 1 : 10 000.
1923-1927 mõõdistuste baasil välja antud aastal 1929....

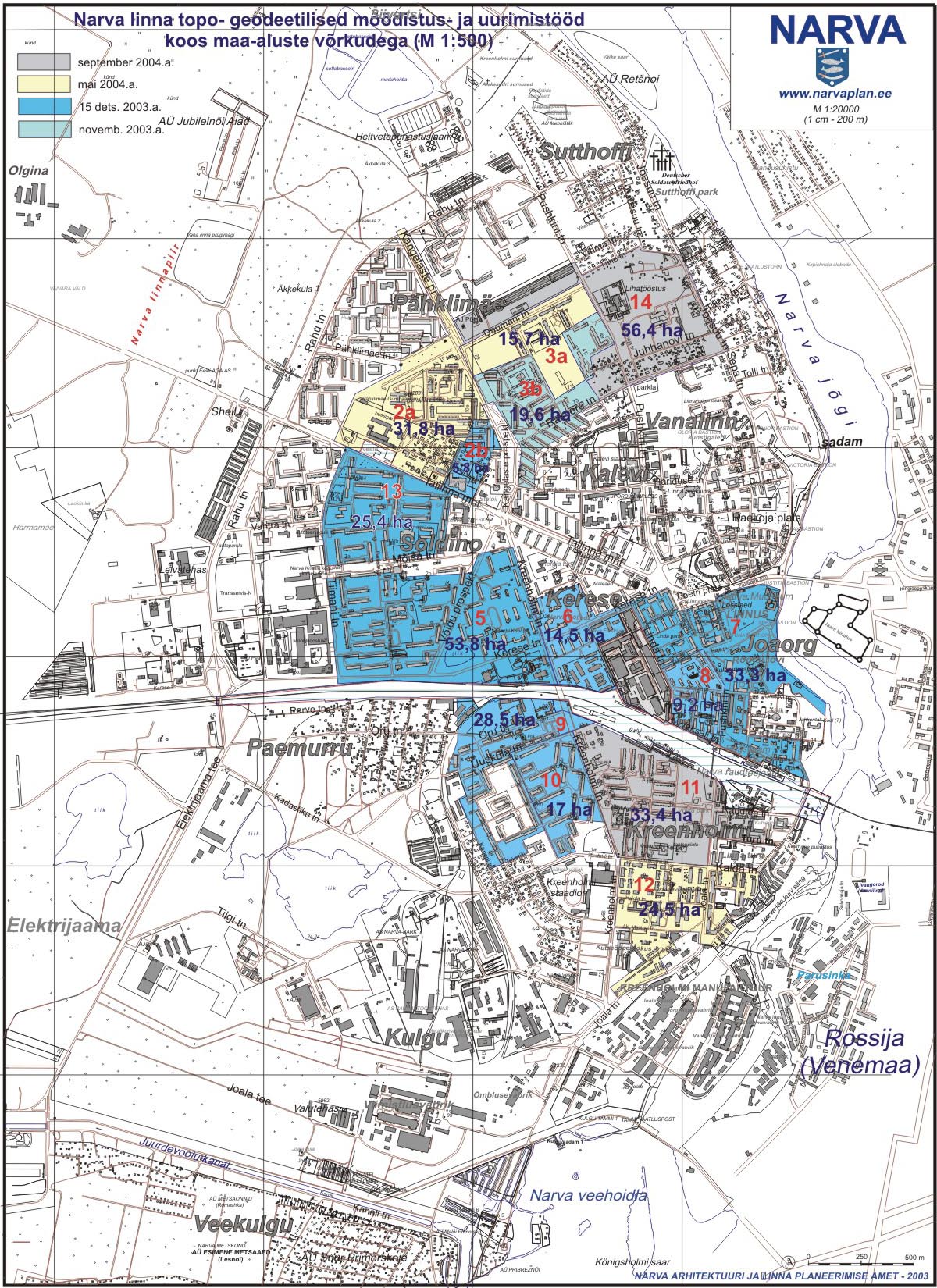

...ja Narva linna topomõõdistused 2003-2004 mõõtkavas 1:500

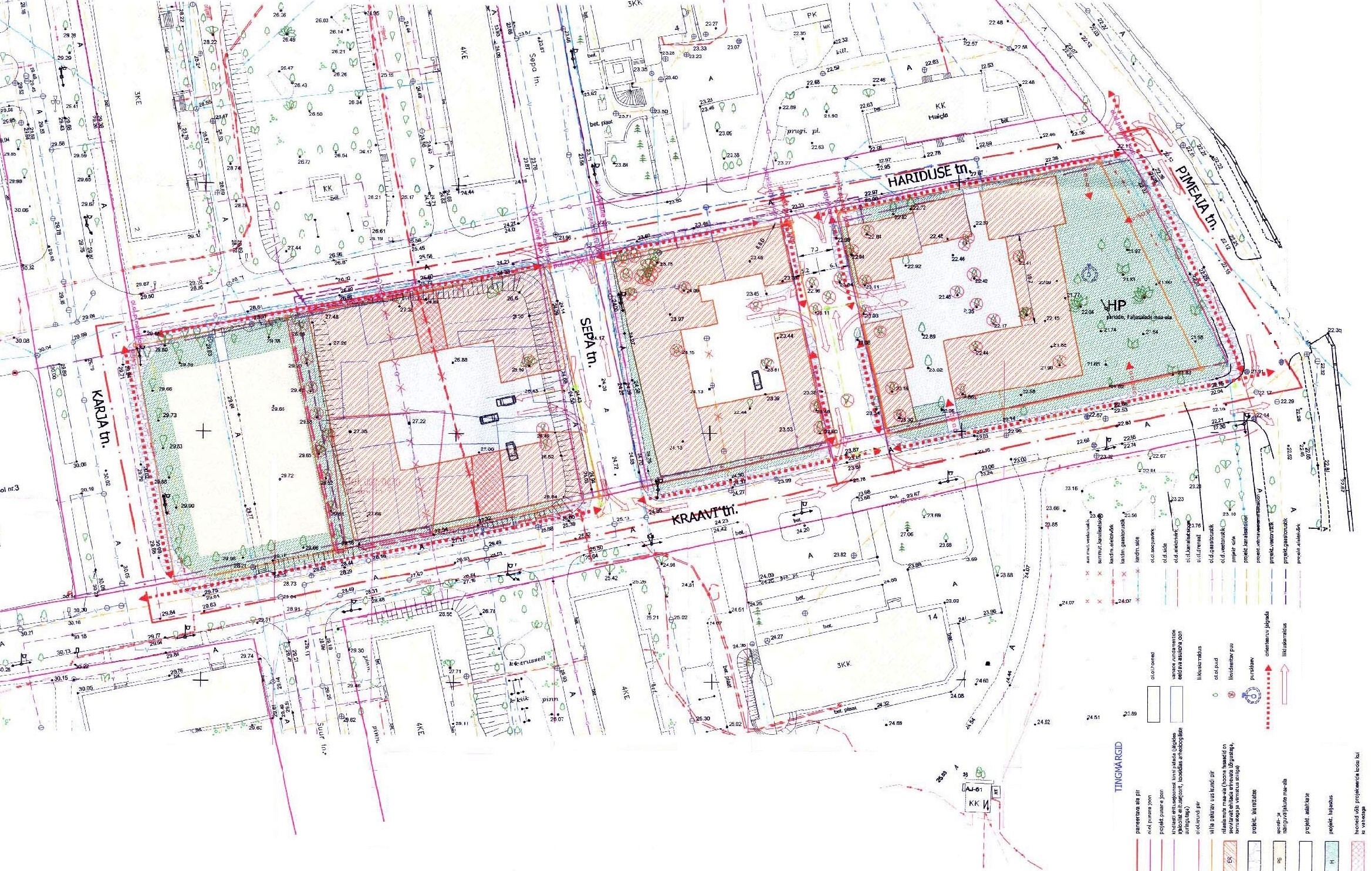

Topoplaanilt on ilusasti näha välitöödel füüsiliselt ja vahetult mõõdistatud kõrguspunktide tihedus tänapäeval

Iseküsimus on, kas ja millises mahus tänapäeval väiksemas mõõtkavas topokaartide ja plaanide tootmisel kasutatakse pidevalt uuenevaid suurema mõõtkavaga topomõõtmiste andmeid, elik kas need täpsed mõõtmisandmed jõuavad ka näiteks 1:10 000 või 1:20 000 topokaartidele, või kasutatakse ikkagi vanade eelmiste perioodide (EW ja NL) topokaartide andmeid. Või kasutatakse LIDAR andmeid. Mina vastust ei tea.

Alates 01.01.2018 läheb Eesti seniselt Balti 1977. aasta kõrgussüsteemilt (BK77; Kroonlinna merevaatlusjaama nulltase) üle Euroopa ühtsele EH2000 (Euroopa vertikaalne referentssüsteem EVRS) kõrgussüsteemile (Amsterdami nulltase).
https://www.maaamet.ee/et/uudised/luhiu ... ulli-jargi
